청량초등학교 증축공사 종단면도 분석(젠스파크)

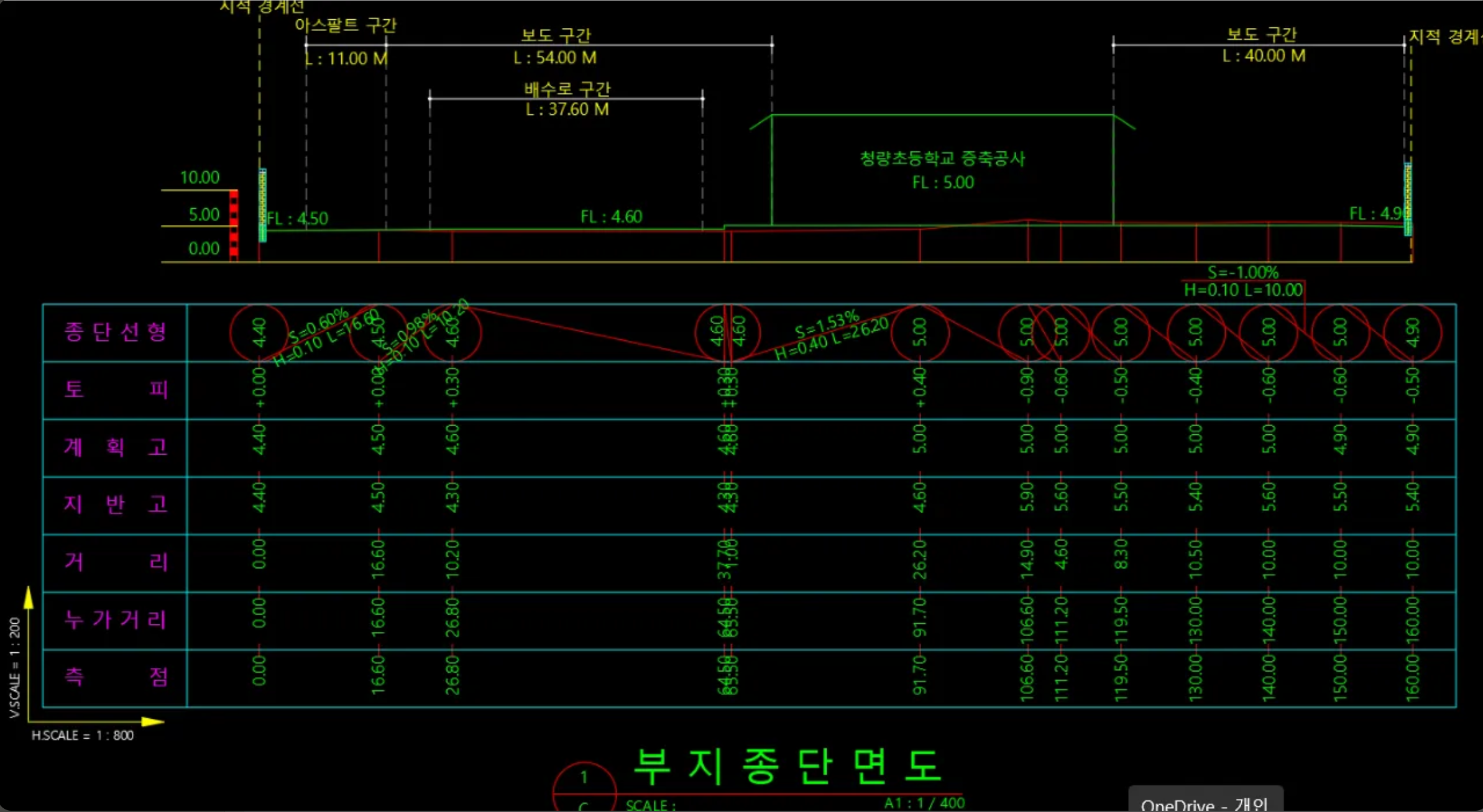

종단도 분석 및 개선방안

1. 기본 현황 분석

현재 종단도는 다음과 같은 특징을 보입니다:

• 총 연장: 약 131.6m (이스트구간 54m + 배수로구간 37.6m + 서측구간 40m)
• 주요 구조물: 청량초등학교 주출구사 (FL.+5.00)
• 구간별 높이 변화: 0.00~5.00m 범위 내 변동

2. 주요 문제점

1. 경사 관련 문제:

• 구간별 급격한 경사 변화 발생
• 특히 중간 배수로 구간과의 연결부에서 경사 불연속성 확인
• 보행자 안전에 위험 요소로 작용 가능

1. 배수 시스템 문제:

• 종단 변화점에서 우수 정체 가능성 높음
• 배수로 구간의 연결성 부족
• 최저점에서의 배수 처리 시설 미흡

1. 구조적 문제:

• 청량초등학교 주출구사 부근 급격한 레벨차
• 구간 간 연결부 처리 미흡
• 보행자 안전시설 부족

3. 개선방안

1. 경사 개선:

- 종단경사 3~5% 이내로 재조정
- 수직곡선 도입으로 경사 변화 완화
- 보행자 안전을 고려한 완충구간 설치

1. 배수체계 개선:

- 횡단경사 2% 확보로 표면수 배제
- 주요 지점에 집수정 설치
  * 최저점
  * 경사 변화점
  * 배수로 연결부
- 우수처리시설 용량 검토 및 보강

1. 구조적 보완:

• 청량초등학교 주출구사 진입부 완충구간 설치
• 구간 연결부 전이구간 확보 (최소 5m)
• 보행자 안전시설 보강
  • 미끄럼 방지 포장
  • 안전난간 설치
  • 야간 조명시설 보강

4. 실행 계획

1. 1단계: 상세 조사 및 설계

• 지반조사 실시
• 보행자 통행량 조사
• 우수량 산정 및 배수시설 용량 검토

1. 2단계: 공사 시행

• 배수시설 선시공
• 구조물 공사
• 포장 및 안전시설 설치

1. 3단계: 검증 및 확인

• 시공 중 품질관리
• 준공 검사
• 유지관리 계획 수립

이상의 개선사항들을 체계적으로 적용하면 보행자의 안전과 시설물의 기능성이 크게 향상될 것으로 예상됩니다. 특히 배수와 경사 처리에 중점을 두어 시공하되, 향후 유지관리도 고려한 설계가 필요합니다.
