본 보고서는 공사 현장에서 예상치 못한 지반 조건의 변화가 발생함에 따라, 기존의 경사면 설계안을 중력식 옹벽 설치로 전환하는 공법 변경안을 담고 있습니다. 초기 설계와 달리 굴착 과정에서 풍화암 층이 발견되면서, 낙석 사고를 방지하는 등 구조적 안정성을 확보하고 제한된 부지를 더욱 효율적으로 활용하기 위한 기술적 검토가 이루어졌습니다. 결과적으로 약 1억 2천만 원의 예산 증액이 수반되나, 이는 암반 지형에 최적화된 시공을 통해 안전사고를 예방하고 유지관리의 용이성을 높이기 위한 필수적인 조치임을 강조하고 있습니다.

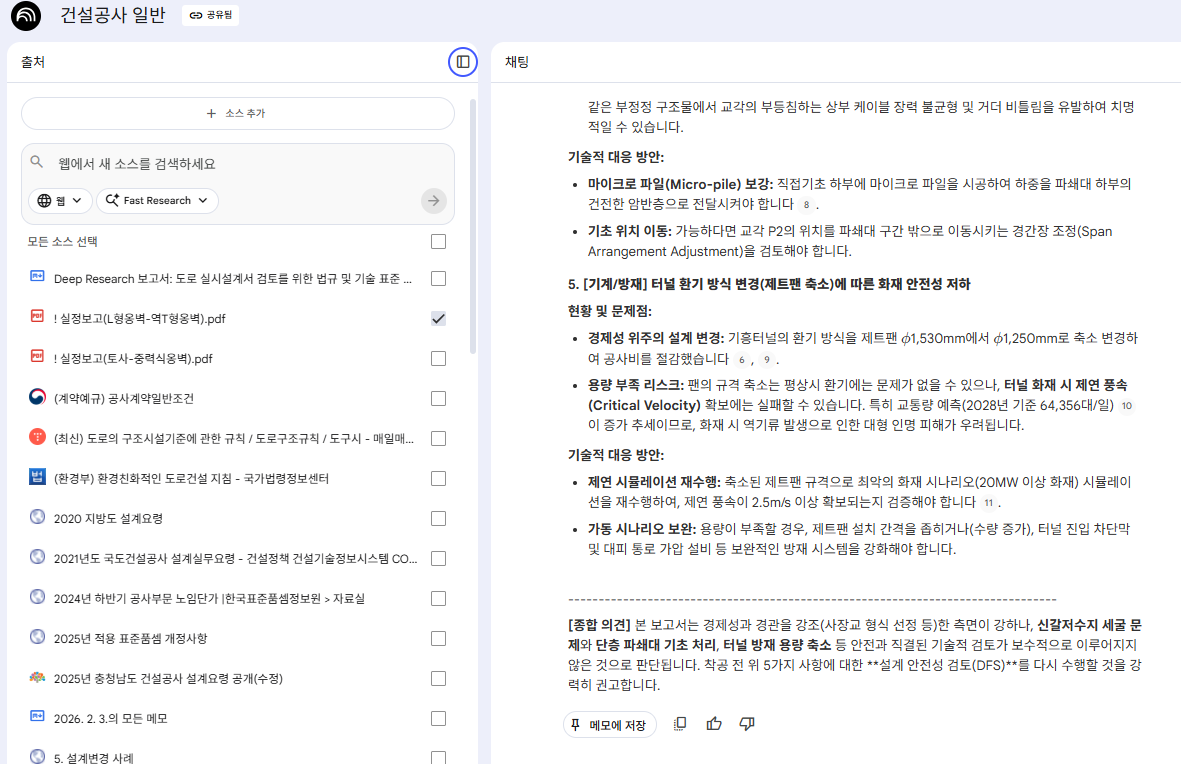

따라서, 실정보고서 검토의 정확성을 기하기 위해 노트북lm에 의뢰해서 검토 분석해 보겠습니다.





<분석결과>

제공해주신 ‘실정보고서(토사 → 중력식 옹벽)’ 검토 결과, 기술적 타당성은 인정되나 내역서 작성 과정에서 심각한 오류와 산출 근거 미비가 발견되었습니다.

특히 문의하신 기초공 잡석지정(Rubble Mound) 항목에서 계산 오류가 확인되므로, 이를 포함한 전체적인 문제점과 개선사항을 아래와 같이 정리해 드립니다.

--------------------------------------------------------------------------------

1. 실정보고서 내역 검토 결과 (문제점 및 개선사항)

제공된 자료 ****의 ‘세부공사비 산출내역서’를 분석한 결과, 승인이 불가능할 수준의 치명적인 오류 5가지가 확인되었습니다.

구분문제점 (오류 내용)개선 및 조치사항근거

1. 산술 계산 오류	기초공 잡석지정 금액 산출 오류<br>(60m3×45,000원=2,700,000원이어야 하나 3,700,000원으로 100만 원 과다 계상됨)	단가와 수량을 곱한 정확한 금액으로 **수정(감액)**해야 합니다.
2. 단위 적용 착오	거푸집 단위를 중량(ton)으로 적용함<br>(일반적인 옹벽 거푸집은 면적 단위 m2 사용)	거푸집 수량을 구조물 전개도에 따라 **면적(m2)**으로 재산출하고 단가를 정정해야 합니다.
3. 지반 적용 불일치	현황은 풍화암인데, 터파기 단가는 토사 적용<br>(비고란에 '풍화암 구간임'이라 명시하고 토사 단가 적용은 모순)	암판정 결과에 따라 풍화암 터파기(리핑암) 또는 암파쇄 단가를 적용하여 현실화해야 합니다.	,
4. 근거 없는 요식행위	현장정리비 1식(5,000,000원) 및 총액 맞춤<br>(총 공사비를 딱 120,000,000원에 맞추기 위한 끼워 맞추기식 계상)	근거 없는 1식 항목을 삭제하고, 실제 투입되는 인력/장비 품셈으로 산출해야 합니다. (VAT 누락 여부도 확인 필요)
5. 물량 과다 계상	콘크리트 물량이 과다하게 잡혀 있다는 지적 사항 존재	옹벽 단면도를 기준으로 콘크리트 체적(m3)을 정밀 재검토해야 합니다.

핵심 개선사항: 위 보고서는 총액(1.2억 원)을 미리 정해놓고 내역을 억지로 맞춘 정황이 뚜렷합니다. 수량산출서와 단가산출서를 원점에서 재작성하여 1원 단위까지 정확히 계산된 내역서를 다시 제출받아야 합니다.

--------------------------------------------------------------------------------

2. 변경 공법(중력식 옹벽 및 잡석지정)의 기술적 타당성

설계도서 및 일반적인 토목 기술 기준에 비추어 볼 때, 공법 변경 자체는 기술적으로 타당합니다.

가. 변경 사유의 적정성

• 지반 조건 변화: 당초 설계는 토사 사면(1:1.5)이었으나, 실제 굴착 결과 풍화암이 노출되었습니다. 풍화암 사면은 장기적으로 풍화가 진행되어 토사 유출 및 낙석 위험이 있으므로, 사면을 덮어주는 옹벽 설치는 안전성 확보 측면에서 타당합니다 ,.
• 부지 활용성: 경사면(1:1.5)을 수직에 가까운 옹벽으로 변경함으로써 상부 부지 경계 침범을 막고 유효 면적을 확보할 수 있어 효율적입니다 .

나. 기초공(잡석지정)의 필요성

• 현장이 풍화암 지반이므로 지지력은 양호할 것으로 판단되나, 암반 굴착면의 요철(불균일함)을 조정하고 옹벽 저판과 지반 사이의 마찰력을 증대시키기 위해 잡석지정(또는 버림콘크리트)은 필수적입니다.
• 특히 잡석층은 옹벽 배면의 지하수를 배출하는 배수층 역할을 겸하므로 동상 방지 및 수압 감소에 유리합니다.

--------------------------------------------------------------------------------

3. 다른 대안과의 비교 검토

현장 상황(풍화암 노출, 부지 경계 제한)을 고려할 때, 제안된 중력식 옹벽 외에 고려할 수 있는 대안을 비교했습니다.

구분제 1안 (당초 설계)제 2안 (변경 제안)제 3안 (대안: 숏크리트+록볼트)

공법 개요	토사/풍화암 사면 절토 (1:1.5)	중력식 옹벽 + 잡석기초	절토면 보호공 (숏크리트 타설)
안전성	불리 (우기철 풍화암 낙석 및 붕괴 우려 )	우수 (옹벽이 토압 지지 및 낙석 차단)	보통 (사면 안정성은 확보되나 미관 저해)
부지 활용	불리 (사면 경사로 인해 부지 면적 손실 )	우수 (수직 구조물로 부지 활용 극대화)	불리 (경사면 유지 필요)
시공성/민원	인접 부지 경계 침범 가능성 있음	부지 내 시공 가능	분진/소음 발생 가능
경제성	공사비 저렴	공사비 증가 (약 1.2억 원)	옹벽 대비 저렴하나 유지관리비 발생
검토 의견	부적합 (지반 조건 불일치 및 안전 위험)	적합 (안전성 및 토지 효율 최적)	부지 활용도 측면에서 옹벽보다 불리함

종합 결론

변경하려는 공법(중력식 옹벽)은 현장 여건(풍화암, 부지 경계)을 고려할 때 기술적으로 가장 타당한 대안입니다.

그러나 첨부된 내역서(Source)는 계산 오류와 근거 없는 금액 맞추기(1.2억 원) 흔적이 명백하므로, 내역서를 전면 수정하여 재보고하도록 조치하시기 바랍니다. 특히 잡석지정의 단가 계산(60×45,000) 오류와 거푸집 단위(ton→m2) 오류는 반드시 수정되어야 합니다.
