이 실정 보고서는 실제 지형과 설계 도면의 차이로 인해 발생한 옹벽 구조물 계획 변경 건을 다루고 있습니다. 현장 측량 결과 성토 높이가 기존 2m에서 5.5m로 크게 차이 나면서, 토사 붕괴와 교통사고를 방지하기 위해 기존 L형 옹벽을 역T형 옹벽으로 교체하는 대안을 제시합니다. 이러한 설계 변경에 따라 공사비는 약 2.1억 원 규모로 증액되었으며, 이는 도로 안전을 확보하고 민원을 방지하기 위한 필수적인 조치로 설명됩니다. 결과적으로 보고서는 현장의 위험 요소를 즉각 해결하기 위해 구조 검토 전 우선 시공 승인을 요청하며 조속한 공사 진행의 필요성을 강조하고 있습니다.



따라서, 실정보고서 검토의 정확성을 기하기 위해 노트북lm에 의뢰해서 검토 분석해 보겠습니다.

노트북LM의 건설 추가자료를 근거로 실정보고서 분석







<분석결과>

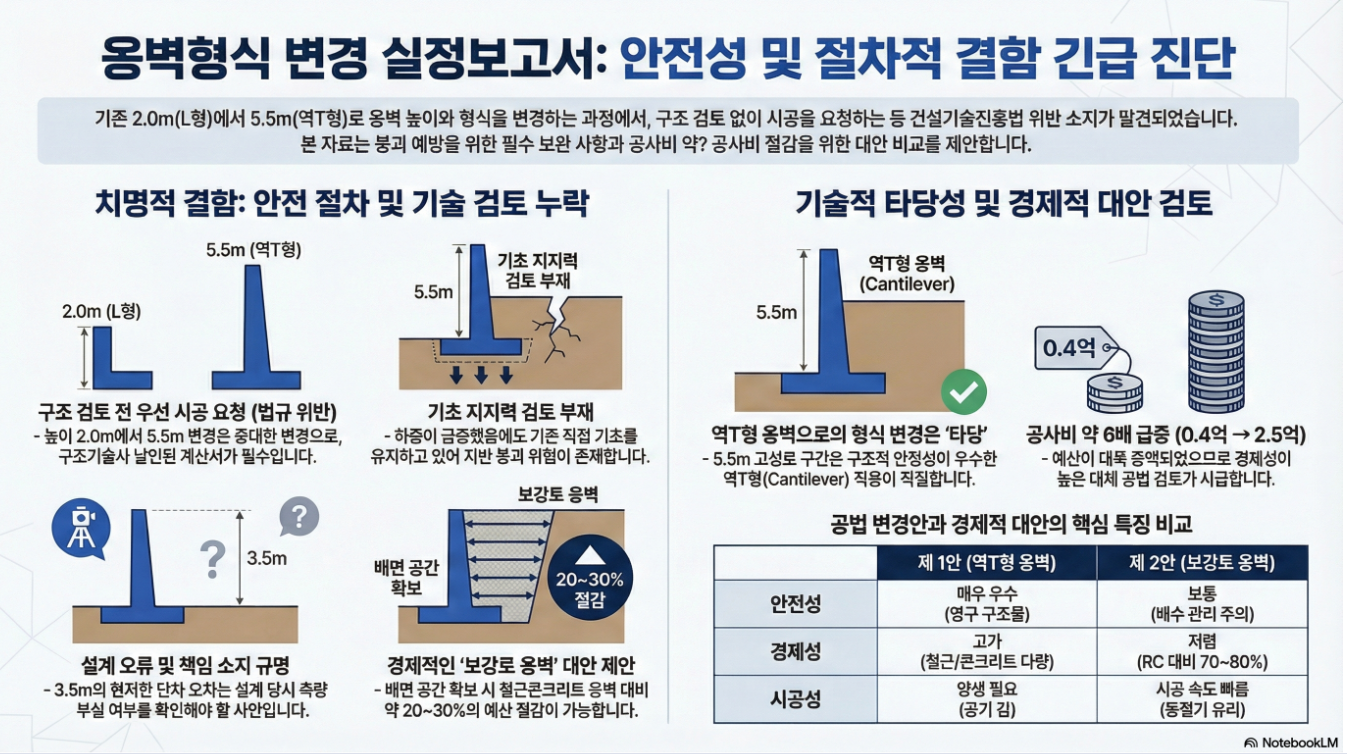

제시해주신 ‘실정보고서(L형 옹벽 → 역T형 옹벽)’ 자료를 검토한 결과, 현장 여건 불일치에 따른 공법 변경의 필요성은 인정되나, **절차상 치명적인 문제점(구조검토 미이행)**과 기술적 검토 미비사항이 발견되었습니다.

이에 대한 전체적인 문제점, 개선사항, 그리고 기술적 타당성 및 대안 비교를 정리해 드립니다.

--------------------------------------------------------------------------------

1. 실정보고서 전체적인 문제점 및 개선사항

가장 시급한 문제는 공학적 안전성을 담보하지 않은 채 시공 승인을 요청하고 있다는 점입니다.

가. 치명적 문제점: 구조 검토 선행 누락

• 문제점: 보고서 말미에 **“구조 검토 전 우선 시공 승인을 요청함”**이라고 명시되어 있습니다. 높이 2.0m 옹벽을 5.5m로 변경하는 것은 하중이 기하급수적으로 증가하는 중대한 변경입니다. 구조계산서(안정성 검토) 없이 시공을 진행하는 것은 건설기술진흥법 위반 소지가 있으며 붕괴 사고의 직접적인 원인이 될 수 있습니다.
• 개선사항: 즉시 구조기술사의 날인이 포함된 구조계산서를 첨부해야 하며, 안정성(전도, 활동, 지지력)이 확보된 단면으로 재설계 후 승인 요청해야 합니다.

나. 기초 지지력 검토 부재 (기술적 오류)

• 문제점: 옹벽 높이가 2.0m에서 5.5m로 변경되면 기초 지반에 작용하는 접지압(Ground Pressure)이 크게 증가합니다. 그러나 보고서에는 기초 공법을 **“직접 기초 (당초 동일)”**로 유지한다고 되어 있습니다. 당초 설계된 지반 지지력이 5.5m 옹벽의 하중을 견딜 수 있는지에 대한 근거가 없습니다.
• 개선사항: 평판재하시험 등을 통해 허용지지력을 재확인해야 합니다. 지지력이 부족할 경우 이전 대화에서 논의했던 잡석지정 치환 깊이를 증대하거나, 필요시 말뚝 기초 등으로 변경해야 합니다.

다. 설계 오류에 대한 책임 소재 규명 필요

• 문제점: 수치지형도와 현장의 단차가 3.5m(2.0m → 5.5m)나 차이 나는 것은 단순 오차가 아닌 설계 당시 측량 오류일 가능성이 큽니다.
• 개선사항: 단순 실정보고로 처리하기보다, 설계사의 측량 부실 여부를 확인하고 이에 따른 설계 변경 증액분의 책임 소재(설계 손해배상 등)를 검토하는 행정 절차가 병행되어야 합니다.

--------------------------------------------------------------------------------

2. 기술적 타당성 검토 (설계도서 및 기준 대비)

변경하려는 공정 내용(역T형 옹벽 H=5.5m) 자체는 현장 상황을 고려할 때 타당하나, 세부 제원은 검증이 필요합니다.

• 형식 변경의 적정성 (L형 → 역T형):
  • 타당함. 일반적으로 L형 옹벽은 부지 경계선에 바짝 붙여 시공할 때 유리하지만, 높이가 높아질수록 편심 하중 처리가 불리합니다. 높이 5.5m 구간은 구조적 안정성이 더 우수한 **역T형 옹벽(Cantilever Wall)**을 적용하는 것이 일반적인 토목 기술 기준에 부합합니다.
• 높이 계획의 적정성:
  • 타당함. 현장 실측 결과 단차가 5.5m이므로, 기존 H=2.0m 옹벽으로는 상부 토사가 도로로 유입될 위험이 명백합니다. 도로 안전 확보를 위해 옹벽 높이 상향은 필수적입니다.

--------------------------------------------------------------------------------

3. 다른 대안과의 비교 검토

현장 여건(도로 인접, H=5.5m 고저차)을 고려하여 역T형 옹벽 외 가능한 대안을 비교 분석했습니다.

구분제 1안 (변경 요청안)제 2안 (보강토 옹벽)제 3안 (계단식 옹벽)

공법 개요	철근콘크리트 역T형 옹벽 (H=5.5m)	블록 적층 + 지반 보강재(그리드) 포설	H=3.0m 옹벽을 2단으로 설치 (소단 조성)
안전성	우수 (가장 확실한 영구 구조물)	보통 (배수 불량 시 붕괴 위험 존재)	매우 우수 (하중 분산 효과)
부지 활용	보통 (기초 저판 폭만큼 터파기 필요)	우수 (터파기량 적으나 그리드 길이 확보 필요)	불리 (소단 폭만큼 부지 점유 면적 증가)
경제성	고가 (거푸집, 철근, 콘크리트 다량 투입)	저렴 (일반적으로 RC옹벽 대비 70~80% 수준)	고가 (공정 복잡)
시공성	양생 기간 필요, 대형 거푸집 필요	시공 속도 빠름, 동절기 시공 유리	시공 기간 길어짐
검토 의견	적합 (단, 구조검토 필수)	조건부 적합 (배면 굴착폭 확보 가능 시 추천)	부지 여유 폭이 없는 경우 적용 불가

종합 제언

1. 반려 및 보완 지시: 현재 제출된 실정보고서는 **"구조 검토 전 시공 요청"**이라는 치명적 결함이 있으므로 승인해서는 안 됩니다.
2. 대안 검토: 공사비가 0.4억 원에서 2.5억 원으로 약 6배 급증했으므로, 경제성이 우수한 '보강토 옹벽' 적용이 가능한지(배면 그리드 포설 길이 0.7H ≈ 3.9m 공간 확보 가능 여부)를 추가로 비교 검토해 보라고 지시하는 것이 좋습니다.
3. 기초 재확인: 역T형 옹벽으로 진행할 경우, 반드시 증가한 하중에 맞춰 기초 잡석 다짐 두께를 증가시키거나 지지력 확보 대책을 내역에 반영해야 합니다.
